巨大なコンクリート製の貯水槽や地下鉄のトンネルリングを見たことはありませんか？それらは多くの場合、円形スラブ（管状）コンクリート構造で作られています。このような円形のコンクリート構造は都市のインフラや工業施設、さらには地元の排水システムなど、至る所で使われています。耐久性に優れ、効率的で長持ちする設計です。
しかし、こうした構造物に必要なコンクリートの量を正確に把握するのは簡単ではありません。
他の形状についても知りたい方は、ぜひ当社のコンクリート計算ツールの全コレクションをご利用ください。
円形スラブ（管状）コンクリート構造とは何か？

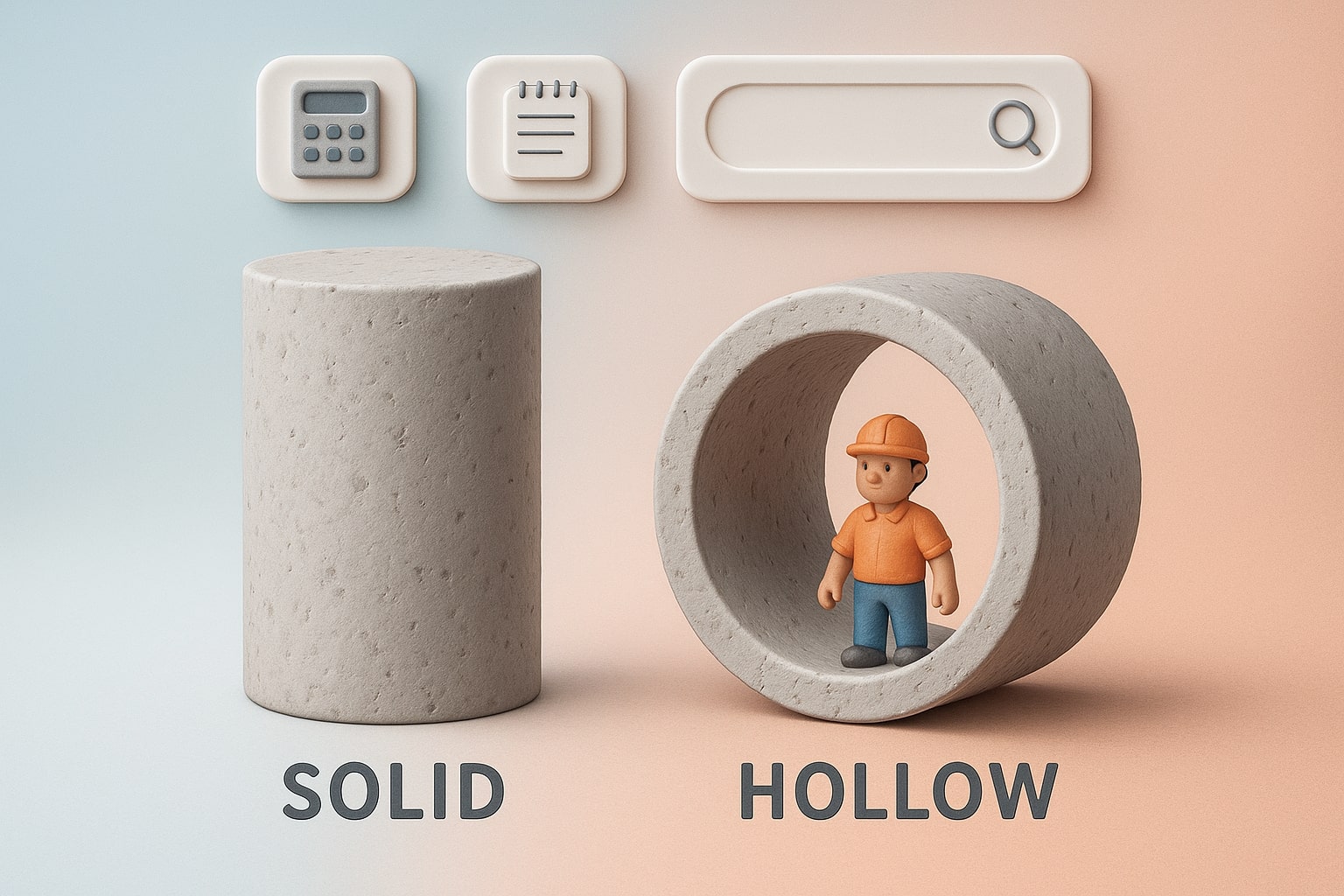

簡単に言うと、円形スラブ（別名コンクリート管）は、柱のような実心体か、パイプやトンネルのような中空の円筒形コンクリート構造です。中空型が多く用いられ、都市の給水システムから建築デザインまで広く使われています。
なぜこの形状が有効なのでしょうか？それは圧力の分散方法に秘密があります。円形の構造は応力を均等に表面全体に分散させるため、重い荷重（水圧、土圧、交通荷重など）による曲げや亀裂、崩壊に強いのです。
このような構造物は主に以下の用途で見られます：
- 下水道や雨水排水路
- 貯水槽や水貯蔵施設
- 穀物サイロや保存容器
- 地下鉄トンネルやボックスカルバート
- 噴水や擁壁などの造園設計
住宅や農業の現場でも、思ったより頻繁に使われています。
.jpg)
重要な計測項目
必要なコンクリート量を計算するには、以下の寸法を理解することが不可欠です：
- 外径：構造の全体の幅
- 内径：中空部分の幅（該当する場合）
- 壁厚：外半径と内半径の差
- 高さまたは長さ：管の高さや長さ
これらの数値を使って後ほどご紹介する体積の計算式に入力します。使い方はとても簡単ですので、ご安心ください。
内半径、外半径と壁厚の関係
円形スラブ（管状）コンクリート構造の設計や計算において、内半径、外半径、そしてそれに伴う壁厚の関係を正確に把握することは極めて重要です。これらの寸法は形状を定めるだけでなく、構造の強度、材料の使用量、コスト効率に直接影響を与えます。
壁厚とは？
壁厚は単なる設計上の詳細ではなく、強度、コスト、性能に大きく影響します。
- 薄すぎると圧力に耐えられず、亀裂や破損のリスクが高まります。
- 厚すぎると過剰なコンクリート使用となり、無駄なコストと重量が増加します。
適切な厚みは、保持するもの（水・土壌・交通荷重など）によって異なります。アメリカコンクリート協会（ACI 318）が示すガイドラインは、安全な最小厚さの基準となっています。
体積の正確な計算方法
管状または円形スラブのコンクリート必要量を求めるには、以下の公式を使います：
V = πh(R² - r²)
ここで：
- V = コンクリートの容積（立方単位）
- h = 管の高さまたは長さ
- R = 外半径
- r = 内半径
- π ≈ 3.1416
この式により、必要なコンクリート量を適切な単位で算出でき、過剰発注や不足を防げます。
「壁厚比率の誤謬」に注意する
DIYなどでよくある間違いは、「直径の10％」のような一律の比率で壁厚を決めてしまうことです。しかし、この画一的な方法は、以下の重要な要素を無視しています：
- 地下にある土壌からの圧力
- 車両などの動的荷重
- 貯水槽内の水圧
- 屋外設置時の熱膨張
壁厚をわずかに増やすだけでも、使用コンクリート量が大幅に増え、その分コストも膨らみます。コンクリート計算ツールを活用すれば、こうした誤算を防げます。
安全第一：工学基準
公共事業や個人用途を問わず、構造物の安全性は最優先です。ACI 318と連邦道路管理局 (FHWA)が推奨する安全係数の目安は以下のとおりです：
- デッドロード（固定荷重）に対して1.2～1.5
- ライブロード（動的荷重）に対して1.6～2.0
- 鉄筋なしのシステムでは最小壁厚4インチ
- 圧力を受ける構造では最大安全係数3.0まで
これらは材料のばらつきや環境ストレスといった予測困難な条件にも対応できるように設けられています。
都市のプロジェクトでは、これらの管は道路脇や排水設備と接続することが多く、コンクリートカーブ計算ツールのようなツールが縁石の体積や接続部分の見積もりに活用されています。
フーバーダムの圧倒的な円筒構造
象徴的な円形コンクリート構造の代表例として挙げられるのが、1930年代に建設されたフーバーダムの取水塔です。高さ395フィートの円筒がコロラド川の水流と圧力を制御し、発電所に供給しています。
なぜ円形かというと、圧力が均等に分散され、亀裂を防げる上にコンクリートの無駄も最小限に抑えられるためです。形状と機能の両立が見事に成されています。
この塔は歴史的価値だけでなく、映画『トランスフォーマー』や『スーパーマン』でも登場し、その存在感で映像に迫力を加えています。直径60フィートの各塔は今も毎日数百万ガロンの水を送り出し、円形スラブ構造の耐久性と効率性を証明しています。
.jpg)
映画『トランスフォーマー』（2007）に登場するフーバーダムの取水塔
